Подробное описание
Трансформатор ТСН 630/6/0,4 — трёхфазный масляный понижающий трансформатор, специально спроектированный для надёжного питания цепей собственных нужд электрических подстанций и промышленных объектов. Предназначен для продолжительной работы в сетях промышленной частоты 50 Гц. Его ключевая задача — преобразование входного напряжения 6 кВ на стороне ВН в стабильное рабочее напряжение 0,4 кВ на стороне НН при номинальной мощности 630 кВа.
Заводская документация на ТСН 630/6/0,4 содержит сведения о схеме и группе соединений обмоток, параметрах обмоток ВН 6 кВ и НН 0,4 кВ. Корпус выпускается в двух вариантах: цельносварной гофрированный бак либо бак с радиаторами. Оба исполнения герметичны — расширительный бак, газовое реле и осушитель воздуха отсутствуют. Температурное расширение масла компенсируется упругостью гофрированных стенок или воздушной «подушкой» в радиаторном баке. На крышке смонтированы вводы ВН и НН, привод переключателя ПБВ, маслоуказатель и предохранительный клапан.
* Монтаж и эксплуатация должны соответствовать ПУЭ (гл. 2.3, 4.2), ПТЭЭП, ГОСТ 11677-2012 и заводским ТУ.
Трансформатор ТСН 630/6/0,4 поставляется заполненным маслом
Для подъёма и перемещения оборудования, масса которого может превышать 1500 кг, на крышке предусмотрены строповые проушины. В нижней части бака установлены заземляющий болт, пробка для слива масла и кран для отбора пробы. Монтаж ведётся только на подготовленное горизонтальное основание через отверстия в опорных швеллерах.
Ключевые особенности
| # | Особенность | Описание |
|---|---|---|
| 1 # | Полная герметизация Особенность | Герметичный бак (гофрированный или радиаторный) исключает контакт масла с воздухом: не требуются доливки и замена масла весь срок службы. Описание |
| 2 # | Регулирование без возбуждения Особенность | Переключатель ПБВ на пять ступеней (±2×2,5%) изменяет коэффициент трансформации только на отключённом трансформаторе. Описание |
| 3 # | Безопасность при КЗ Особенность | Предохранительный клапан срабатывает при резком повышении давления, защищая бак от разрыва. Не требует обслуживания. Описание |
| 4 # | Оптимизация для собственных нужд Особенность | Схема соединений У/Ун-0 с глухозаземлённой нейтралью НН обеспечивает стабильное напряжение 0,4 кВ для чувствительных цепей управления и релейной защиты. Описание |
«Трансформатор ТСН 630/6/0,4 — компактный источник бесперебойного питания для систем релейной защиты, обогрева и освещения подстанций. Полная герметизация бака исключает увлажнение и окисление масла, гарантируя стабильность диэлектрических свойств на десятилетия вперёд».
— Главный технолог завода-изготовителя
Комплект поставки и прилагаемые документы
- Трансформатор ТСН 630/6/0,4 согласно договору и спецификации.
- Технический паспорт с протоколом заводских испытаний.
- Руководство по монтажу и инструкция по вводу в эксплуатацию.
- Сертификаты (декларации) соответствия на провод, масло и изоляторы.
Условия и требования, предъявляемые к эксплуатации
- Продолжительный режим работы (S1) в сетях с частотой 50 Гц.
- Установка на открытых площадках или в вентилируемых помещениях (при внутренней установке обязательна приточно-вытяжная вентиляция).
- Высота над уровнем моря — не более 1000 м.
- Относительная влажность воздуха — до 80% при +20 °C.
- Перед включением обязательны высоковольтные испытания аккредитованной электролабораторией.
- Регулирование напряжения — переключение без возбуждения (ПБВ), пять ступеней с шагом 2,5% (±2×2,5%). Переключение производится только на полностью отключённом и заземлённом трансформаторе.
- Климатическое исполнение — У1 (от –45 до +40 °C) или УХЛ1 (от –60 до +40 °C).
- идентичность схем и групп соединений обмоток;
- соотношение номинальных мощностей не более 1:3;
- отклонение коэффициентов трансформации не выше ±0,5%;
- различие напряжений короткого замыкания не более ±10%;
- выполненная фазировка перед включением.
- взрывоопасные и химически агрессивные среды;
- постоянные вибрации и ударные нагрузки;
- частые коммутации со стороны питающей сети.
* Испытания масла — по РД 34.45‑51.300‑97. Габаритный чертёж — по ГОСТ 2.109‑73.
Контрольно-измерительные приборы и сигнализация
| # | Прибор | Функция |
|---|---|---|
| 1 # | Маслоуказатель поплавковый Прибор | Визуальный контроль уровня масла в баке Функция |
| 2 # | Манометрический термометр Прибор | Измерение температуры верхних слоёв масла; может иметь сигнальные контакты Функция |
| 3 # | Предохранительный клапан Прибор | Сброс избыточного давления при коротком замыкании Функция |
| 4 # | Мановакуумметр (опционально) Прибор | Контроль внутреннего давления с выводом сигнала в клеммную коробку Функция |
Преимущества трансформатора собственных нужд ТСН 630/6/0,4
- Компактные габариты — отсутствие расширительного бака сокращает высоту, облегчая размещение в стеснённых камерах подстанций и КТП.
- Полное отсутствие регламентных ремонтов — герметичный бак исключает окисление и увлажнение масла, на весь срок службы не требуется профилактический ремонт активной части.
- Сниженные потери холостого хода — применение холоднокатаной стали с улучшенной магнитной проницаемостью и шихтовка сердечника по технологии Step-Lap уменьшают ток ХХ и нагрев.
- Высокая электрическая прочность изоляции — предварительная дегазация масла и заливка под глубоким вакуумом повышают пробивное напряжение до уровня, превышающего требования ГОСТ.
- Пониженный уровень шума — оптимизированная конструкция магнитопровода и демпфирующие элементы позволяют использовать ТСН 630/6/0,4 вблизи помещений с постоянным пребыванием персонала без дополнительных шумозащитных мероприятий.
- Транспортировочные ролики — катки продольного и поперечного перемещения упрощают такелажные работы и установку на фундамент.
- Стойкость к токам КЗ — круглая форма обмоток и ярмовые балки из швеллера повышенной жёсткости обеспечивают электродинамическую устойчивость при сквозных коротких замыканиях.
Технические особенности ТСН 630/6/0,4
| Особенность | Описание | Эффект |
|---|---|---|
| Полная герметизация Особенность | Отсутствие расширителя и газового реле, масло изолировано от атмосферы Описание | Нулевое обслуживание масла, стабильность диэлектрических свойств Эффект |
| Назначенный срок службы Особенность | Не менее 30 лет при соблюдении ПТЭЭП Описание | Длительный межремонтный интервал, низкая стоимость жизненного цикла Эффект |
| Вакуумная заливка масла Особенность | Дегазация и заполнение бака под глубоким вакуумом Описание | Максимальная электрическая прочность и отсутствие воздушных включений Эффект |
Назначение и область применения
Трансформаторы ТСН 630/6/0,4 устанавливаются в камерах собственных нужд распределительных устройств 6–10 кВ, на главных понизительных подстанциях, в цеховых подстанциях промышленных предприятий. Служат для питания цепей освещения, обогрева, вентиляции, зарядных устройств, систем управления, релейной защиты и автоматики. Обеспечивают стабильное напряжение 0,4 кВ от первичных линий 6 кВ.
Принцип действия
- При подаче напряжения 6 кВ на первичную обмотку ВН возникает ток холостого хода, создающий переменный магнитный поток в магнитопроводе.
- Поток замыкается по сердечнику, набранному из холоднокатаной электротехнической стали.
- Переменный магнитный поток индуцирует во вторичной обмотке НН электродвижущую силу, формируя на выводах напряжение 0,4 кВ.
- При подключении нагрузки к вторичным цепям трансформатор отдаёт мощность 630 кВа.
- Переключатель ПБВ в отключённом состоянии корректирует уровень напряжения для компенсации падения в питающей сети.
Способ монтажа и установка
Подъём осуществляется за строповые пластины на крышке. Присоединение кабелей или шин производится к вводным шпилькам ВН и НН с помощью контактных зажимов. Заземляющий зажим расположен внизу бака. Монтаж ведётся на ровное бетонное или металлическое основание. При внутренней установке обязательна приточно-вытяжная вентиляция; расстояние от корпуса до стен — не менее 200 мм.
Схема погрузки и разгрузки
Введение в эксплуатацию
Перед первым включением выполняется визуальный осмотр на отсутствие механических повреждений, проверяются комплектность и затяжка болтовых соединений. После завершения монтажа и подключения высоковольтных цепей проводятся приёмо-сдаточные испытания аккредитованной лабораторией. Нагрузку поднимают плавно, начиная с минимальной, в течение нескольких дней. Контролируют уровень масла по маслоуказателю, проверяют герметичность уплотнений. Термометр монтируется в гильзу с маслом, порог сигнализации — не выше 105 °C. Проверяют сопротивление изоляции, заземление и соответствие параметров цепей собственных нужд, после чего подают напряжение.
Важно: герметичный бак не требует замены силикагеля и постоянного контроля масла. Ежегодное техническое обслуживание выполняется в объёме, предусмотренном ПТЭЭП и ПУЭ.
Правила технического обслуживания
- Визуальный осмотр бака, изоляторов и контактных соединений.
- Измерение сопротивления изоляции и коэффициента абсорбции.
- Проверка петли «фаза-ноль» и токов короткого замыкания.
- Тепловизионный контроль температуры масла и контактных узлов.
- Высоковольтные испытания в установленные сроки.
- Периодический отбор пробы масла для анализа пробивного напряжения и влагосодержания (рекомендуемый интервал — раз в 6 лет).
- Ревизия болтовых и сварных соединений, подтяжка крепежа.
- Тестирование устройств релейной защиты и автоматического ввода резерва.
- Проверка средств защиты и цепей сигнализации.
Структура условного обозначения
Расшифровка аббревиатуры ТСН 630/6/0,4:| Обозначение | Расшифровка |
|---|---|
| Т | трёхфазный |
| СН | собственных нужд |
| 630 кВа | номинальная мощность, кВа |
| 6 кВ | номинальное напряжение обмотки ВН, кВ |
| 0,4 кВ | номинальное напряжение обмотки НН, кВ |
Как выбрать трансформатор собственных нужд
При выборе трансформатора собственных нужд необходимо руководствоваться техническими условиями проекта, опросным листом и требованиями энергоснабжающей организации. Основные параметры для выбора:
- Номинальная мощность 630 кВа — определяется суммарной нагрузкой цепей собственных нужд.
- Класс напряжения первичной обмотки (ВН) 6 кВ — соответствует напряжению распределительного устройства.
- Класс напряжения вторичной обмотки (НН) 0,4 кВ — стандартное для цепей управления и освещения.
- Схема и группа соединений (обычно У/Ун-0 с глухозаземлённой нейтралью).
- Климатическое исполнение и категория размещения.
При параллельной работе нескольких агрегатов их мощность выбирается по ГОСТ 30830-2002 с таким расчётом, чтобы оставшиеся в работе трансформаторы выдерживали нагрузку с учётом разрешённых перегрузок.
Часто задаваемые вопросы
Чем ТСН отличается от обычного силового трансформатора?
ТСН оптимизирован для питания цепей собственных нужд подстанций: имеет схему У/Ун-0 с заземлённой нейтралью НН и рассчитан на длительную работу с постоянной нагрузкой. Конструктивно он выполняется по тем же стандартам, что и распределительные трансформаторы, но с акцентом на бесперебойность и минимальное обслуживание.
Можно ли установить ТСН на открытом воздухе?
Да, климатическое исполнение У1 или УХЛ1 допускает эксплуатацию на открытых площадках при температуре от –45 (или –60) до +40 °C. Герметичный бак защищает масло от осадков и конденсата.
Нужно ли контролировать состояние масла?
Герметичная конструкция исключает контакт масла с воздухом, поэтому окисления и увлажнения не происходит. Достаточно отбора пробы на анализ раз в 6 лет для контроля диэлектрических свойств.
Возможна ли замена масла в процессе эксплуатации?
Замена масла не требуется при нормальной эксплуатации. В случае аварийного ремонта допускается доливка трансформаторного масла с предварительной сушкой.
Проектирование, монтаж и эксплуатация трансформатора ТСН 630/6/0,4 должны выполняться в соответствии с ПУЭ (гл. 2.3, 4.2), ПТЭЭП, ГОСТ 11677-2012 и ТУ завода-изготовителя. Масло испытывается по РД 34.45-51.300-97.
Нормативная база
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 11677-2012 Нормативный документ | Трансформаторы силовые. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 2.3, 4.2) Нормативный документ | Требования к монтажу, изоляционным расстояниям, заземлению Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | РД 34.45-51.300-97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Технические характеристики
Номинальная мощность | 630 кВа |
Первичное напряжение стороны ВН | 6 кВ |
Вторичное напряжение стороны НН | 0,4 кВ |
Направление высоковольтных вводов ВН и выводов НН | По бокам |
Вид оборудования | Трансформатор ТСН |
Рх, кВт - Потери холостого хода | 1050 Вт |
ΔРк, кВт - Потери короткого замыкания | 7600 Вт |
Uк, % Напряжение короткого замыкания | 5,50% |
Iх, % - Ток холостого хода | 1,60% |
Rт, Ом - Сопротивление обмоток | 0,64 Ом |
Хт, Ом - Сопротивление холостого хода | 3,14 Ом |
Рабочая частота сети переменного тока | 50 Гц |
Количество фаз | 3 фазный (Трехфазный) |
Количество обмоток | Двухобмоточный |
Режим работы | Длительный |
Схема подключения группы соединения обмоток |
|
Вид и пределы регулирования напряжения ВН | ПБВ ±2x2,5% (5 ступеней) выполняется переключением ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого на крышке трансформатора. Переключения производятся без возбуждения при отсутствии напряжения |
Климатическое исполнение и категория размещения |
|
Степень защиты | от IP00 до IP21 |
Материал активной части первичной и вторичной обмоток катушек сердечника |
|
Материал бака трансформатора | Металл 3 мм (Радиаторный бак), Гофра (Гофрированный бак) |
Система охлаждения | Маслонаполненный с естественной циркуляцией масла и воздуха |
Тип диэлектрика | Трансформаторное масло ВГ, ГК РОСНЕФТЬ (ГОСТ Р 54331-2011) |
Сейсмостойкость | 9 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Гарантийный срок | 5 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Рекомендуемое место монтажа | Установка в трансформаторные подстанции СТП, КТП, КТПН, БКТП |
Серийный номер | ТЦ625/2026 |
Номер партии | 13У82-2026 |
Чертежи и габаритные размеры
Длина, мм | 1820 |
Ширина, мм | 1000 |
Высота, мм | 1600 |
Установочные размеры, мм | 550х550 |
Масса масла, кг | 570 |
Полный вес | 1980 |
ПБВ | ±2×2,5% |

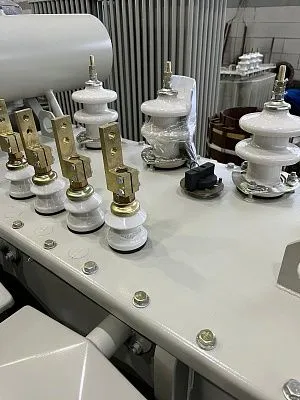

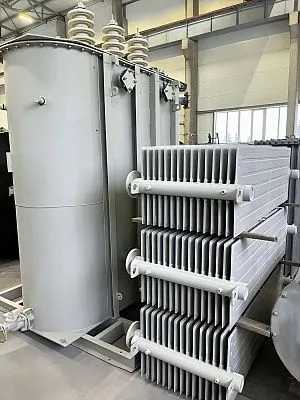

Устройство и конструкция трансформатора ТСН 630/6/0,4
Ключевые элементы конструкции
| # | Элемент | Назначение |
|---|---|---|
| 1 # | Герметичный бак Элемент | Цельносварной корпус с гофрированными стенками или радиаторами; полностью изолирует масло от атмосферы, компенсирует тепловое расширение. Назначение |
| 2 # | Магнитопровод Элемент | Сердечник из холоднокатаной стали, собранный по технологии step‑lap; снижает потери холостого хода и уровень шума. Назначение |
| 3 # | Обмотки ВН/НН Элемент | Преобразуют напряжение 6 кВ в 0,4 кВ; оснащены регулировочными отпайками для ПБВ. Схема У/Ун-0 с заземлённой нейтралью. Назначение |
| 4 # | Переключатель ПБВ Элемент | Изменяет коэффициент трансформации на отключённом трансформаторе (пять ступеней ±2×2,5%). Назначение |
| 5 # | Предохранительный клапан Элемент | Сбрасывает избыточное давление при внутреннем коротком замыкании, предотвращая разрыв бака. Не требует обслуживания. Назначение |
Трансформатор ТСН 630/6/0,4 выполнен в полностью герметичном баке без расширителя и газового реле. Масло надёжно изолировано от воздуха, что исключает его окисление и увлажнение. Температурное расширение масла компенсируется упругостью гофрированных стенок или воздушной «подушкой» в радиаторном исполнении. Крышка уплотнена маслобензостойкой резиной, наружная поверхность окрашена атмосферостойкой эмалью RAL 7035.
Трансформаторное масло выполняет функции электрической изоляции и теплоотвода. Его пробивное напряжение — не менее 25 кВ/мм для класса напряжения 6 кВ.
Монтаж и эксплуатация должны соответствовать ПУЭ (гл. 2.3, 4.2), ПТЭЭП, ГОСТ 11677-2012 и заводским ТУ.
Габаритные и присоединительные размеры
Пространственная привязка ТСН 630/6/0,4 на объекте осуществляется строго по заводскому габаритному чертежу. Этот документ содержит все необходимые геометрические параметры для проектирования фундамента, раскладки кабельных трасс и организации безопасных зон обслуживания.
- Длина, ширина и полная высота агрегата с учётом гофрированного или радиаторного бака;
- Высотные отметки и плановые координаты вводов ВН 6 кВ и НН 0,4 кВ относительно опорных швеллеров;
- Межосевое расстояние транспортных катков и расположение опорных швеллеров;
- Минимально допустимые зазоры до стен, перекрытий и соседнего оборудования в соответствии с ПУЭ.
Габаритные размеры могут незначительно варьироваться в зависимости от исполнения бака (гофрированный или радиаторный) и климатического исполнения, поэтому при проектировании следует опираться исключительно на документацию завода‑изготовителя. Монтаж ведётся на ровное бетонное или металлическое основание. Трансформатор устанавливается на катки с фиксаторами; для снижения вибраций допускается применение резиновых подкладок.
Комплект заводской документации
| # | Документ | Содержание |
|---|---|---|
| 1 # | Габаритный чертёж Документ | Установочные и присоединительные размеры, масса Содержание |
| 2 # | Схема электрическая принципиальная Документ | Схема соединения обмоток, маркировка выводов Содержание |
| 3 # | Руководство по монтажу Документ | Требования к установке, заземлению и периодичности осмотров Содержание |
| 4 # | Протокол заводских испытаний Документ | Результаты проверок и измерений Содержание |
«Заводской габаритный чертёж ТСН 630/6/0,4 — это точный посадочный шаблон. Выверенные координаты каждого ввода, опорного швеллера и гофры позволяют проектировщикам заранее подготовить фундамент и кабельные трассы, полностью исключая переделки на площадке».
— Руководитель конструкторского бюро завода‑изготовителя
Особенности конструктивного исполнения ТСН 630/6/0,4
| # | Конструктивный узел | Особенность исполнения |
|---|---|---|
| 1 # | Полная герметизация Конструктивный узел | Полная герметизация — отсутствие расширительного бака и газового реле; масло не окисляется и не увлажняется весь срок службы. Особенность исполнения |
| 2 # | Герметизация крышки Конструктивный узел | Герметизация крышки выполнена прокладкой из маслобензостойкой резины. Особенность исполнения |
| 3 # | Предохранительный клапан Конструктивный узел | При аварийном повышении давления срабатывает предохранительный клапан, предотвращающий разрыв бака. Особенность исполнения |
| 4 # | Магнитная система и обмотки Конструктивный узел | Магнитная система плоскошихтованная, из холоднокатаной стали. Обмотки цилиндрические многослойные, из медного или алюминиевого провода. Схема У/Ун-0. Особенность исполнения |
| 5 # | Вводы и охлаждение Конструктивный узел | Вводы ВН 6 кВ и НН 0,4 кВ расположены на крышке. Охлаждение естественное масляное через гофрированные стенки или радиаторы. Особенность исполнения |
Опции по запросу заказчика
По желанию заказчика возможна:- Установка катков для продольного и поперечного перемещения трансформатора ТСН 630/6/0,4;
- Установка пробивного предохранителя на стороне низкого напряжения 0,4 кВ;
- Установка контактных зажимов для присоединения шин или кабеля;
- Установка манометрического термометра с сигнальными контактами;
- Установка электроконтактного мановакуумметра для контроля внутреннего давления.
Требования к фундаменту и установке
Проектирование фундамента для ТСН 630/6/0,4 требует точного следования габаритному чертежу. Полная масса агрегата в сборе с маслом может превышать 1500 кг, поэтому основание должно быть рассчитано на статическую нагрузку. Заводской чертёж содержит точную разметку опорных швеллеров и транспортных катков.
Фундамент выполняется из армированного бетона или металлического каркаса. Трансформатор выкатывается на катках по направляющим и фиксируется упорами. Заземляющий зажим подключается к общему контуру заземления подстанции. При внутренней установке в камере собственных нужд обязательна приточно-вытяжная вентиляция.
Основные размеры для проектирования
| Параметр | Значение | Примечание |
|---|---|---|
| Полная высота Параметр | Согласно чертежу Значение | С учётом вводов ВН 6 кВ Примечание |
| Длина / глубина Параметр | Согласно чертежу Значение | С учётом гофров или радиаторов Примечание |
| Межосевое расстояние катков Параметр | Согласно чертежу Значение | Продольное и поперечное направление Примечание |
| Полная масса Параметр | Согласно чертежу Значение | С маслом и навесным оборудованием Примечание |
«При установке ТСН 630/6/0,4 в камере собственных нужд критически важны габаритные зазоры. Наш чертёж содержит минимально допустимые расстояния до стен и перекрытий, гарантируя безопасную эксплуатацию и свободный доступ для осмотра».
— Главный инженер завода-изготовителя
Часто задаваемые вопросы
Какие габариты у трансформатора ТСН 630/6/0,4?
Точные размеры указаны в заводском габаритном чертеже, так как они зависят от исполнения бака (гофрированный или радиаторный). Ориентировочно высота составляет 1,5–1,8 м, длина — 1,2–1,5 м, глубина — 0,8–1,0 м.
Можно ли установить ТСН в существующую камеру?
Только после сверки габаритного чертежа с размерами камеры. Проверьте расстояние до стен, перекрытий и дверных проёмов. Минимальный зазор от корпуса до стен — 200 мм.
Чем конструкция ТСН отличается от ТМГ?
Электрически ТСН имеет схему У/Ун-0 с глухозаземлённой нейтралью НН для цепей собственных нужд. Конструктивно обе серии выполняются в герметичных баках одинакового типа, различия — в номиналах напряжений и схеме соединений.
Нужен ли кран для монтажа?
При массе до 2500 кг достаточно автопогрузчика или тали. Подъём осуществляется за строповые проушины на крышке. Схема строповки приведена в руководстве по монтажу.
Проектирование, монтаж и эксплуатация трансформатора ТСН 630/6/0,4 должны выполняться в соответствии с ПУЭ (гл. 2.3, 4.2), ПТЭЭП, ГОСТ 11677-2012 и ТУ завода‑изготовителя. Масло испытывается по РД 34.45‑51.300‑97.
Нормативная база
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 11677-2012 Нормативный документ | Трансформаторы силовые. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 2.3, 4.2) Нормативный документ | Требования к монтажу, изоляционным расстояниям, заземлению Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | РД 34.45‑51.300‑97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Видео
Доставка ТСН 630/6/0,4 по России и СНГ
Доставка автомобильным транспортом, Ж/Д или комбинированно (Ж/Д + авто) — до объекта в любой регион РФ.
1 Марка оборудования
2 Введите область (регион)
3 Введите город
Варианты доставки
| Способ доставки | Условия | Срок |
|---|---|---|
| Транспортная компания Способ доставки | Бесплатно доставляем оборудование до терминала ТК. Работаем со всеми основными магистральными перевозчиками Условия | Рассчитывается по маршруту Срок |
| Самовывоз со склада завода Способ доставки | Отгрузка в рабочие дни с 09:00 до 16:00 (Екатеринбург) Условия | В день согласованной отгрузки Срок |
| Экспресс-курьер Способ доставки | Для отправлений до 30 кг (запчасти, документация) Условия | 1–5 рабочих дней Срок |
Полные условия доставки, требования к транспорту и порядок получения груза — на странице «Доставка по всей России».
Гарантия до 5 лет на ТСН 630/6/0,4
Перед вводом в эксплуатацию Покупатель предоставляет протокол высоковольтных испытаний от аккредитованной лаборатории. Ежегодное ТО — по регламенту ПУЭ с направлением акта Поставщику.
Причины отказа в гарантийном обслуживании
| # | Нарушение | Последствия |
|---|---|---|
| 1 # | Невыполнение требований ПУЭ, ПТЭЭП и руководства по эксплуатации при монтаже Нарушение | Снятие с гарантии Последствия |
| 2 # | Повреждение заводских пломб или следы несанкционированного вскрытия Нарушение | Отказ в гарантийном ремонте Последствия |
| 3 # | Эксплуатация с уровнем масла ниже минимальной отметки маслоуказателя Нарушение | Прекращение гарантийных обязательств Последствия |
Полный список условий и порядок действий при гарантийном случае — на странице «Гарантия на товар».
Способы оплаты ТСН 630/6/0,4
- 50% предоплата, 50% — по факту готовности к отгрузке.
- 50/50 по факту загрузки в транспорт Покупателя — с фото- и видеофиксацией.
- Индивидуальные условия — по согласованию.
| Категория | Способ расчёта | Документы |
|---|---|---|
| Юридические лица Категория | Безналичный перевод на расчётный счёт завода Способ расчёта | Счёт, договор, спецификация, УПД, ТТН Документы |
| Физические лица Категория | Квитанция в банке, оплата по QR‑коду, банковская карта онлайн Способ расчёта | Кассовый чек, квитанция Документы |
Для юрлиц — полный пакет закрывающих документов: УПД, счёт-фактура, ТТН.
Все способы оформления заказа и полные условия оплаты — на странице «Условия оплаты».
Да, каждое изделие перед отгрузкой проходит обязательную предпродажную проверку в собственной сертифицированной электротехнической лаборатории. Это гарантирует, что трансформатор полностью работоспособен и соответствует заявленным характеристикам.
Что включает предпродажная проверка?
- Визуальный и измерительный контроль – целостность изоляторов, отсутствие механических повреждений, проверка крепежа.
- Электрические испытания – измерение сопротивления изоляции, коэффициента трансформации, тока холостого хода и потерь короткого замыкания.
- Проверка герметичности (для масляных трансформаторов) – контроль уровня масла, отсутствия течей.
- Испытание повышенным напряжением – электрическая прочность изоляции (в соответствии с ГОСТ 1516.3-96).
- Проверка работы переключателя ответвлений (ПБВ/РПН) – фиксация в каждом положении.
Наша лаборатория сертифицирована – испытания проводит аккредитованная организация ООО «СПУТНИК-ЭНЕРГЕТИКА» (свидетельство о регистрации электротехнической лаборатории № 13-00-49-ЭГЛ-22/143). Именно на основании её протоколов испытаний (№№ 1.214.24 – 9.222.24 от 25.07.2024) принята декларация о соответствии на всю серийную продукцию завода.
Результаты предпродажной проверки оформляются документально:
- Протокол испытаний (индивидуальный номер для каждой единицы).
- Заводской паспорт с отметкой ОТК.
- Сертификат соответствия (копия в комплекте документов).
Важно: предпродажная проверка проводится для 100% трансформаторов, отгружаемых с завода. Вы можете запросить копию протокола испытаний до момента оплаты – мы предоставим его в электронном виде. Только после успешного прохождения всех тестов оборудование допускается к упаковке и отправке заказчику.
Дополнительно, по запросу клиента, мы можем организовать приёмо-сдаточные испытания с участием вашего представителя непосредственно на заводском стенде перед отгрузкой.
Да, наши инженеры выезжают на объект заказчика для проведения шеф-монтажа, пусконаладочных работ и обучения персонала. Выездная сервисная служба работает по всей территории Российской Федерации.
Какие задачи решают инженеры на объекте?
- Шеф-монтаж трансформатора – контроль правильности установки, подключения и заземления оборудования.
- Пусконаладка – проверка работоспособности, настройка защит и режимов работы.
- Диагностика и испытания – замер сопротивления изоляции, проверка коэффициента трансформации, анализ масла (при необходимости).
- Обучение персонала заказчика – безопасной эксплуатации, переключению ответвлений, визуальному контролю.
Как организован выезд? Вы направляете заявку с указанием адреса объекта, типа оборудования и необходимых работ. Мы согласуем дату, инженер прибывает с комплектом приборов и технической документацией. Стандартный срок прибытия – от 3 до 7 рабочих дней в зависимости от удалённости региона.
Важно: все выездные работы фиксируются актом выполненных работ. На пусконаладку распространяется гарантия 6 месяцев (или 12 месяцев при заключении сервисного договора). Стоимость выезда рассчитывается индивидуально: базовый тариф + транспортные расходы. Для постоянных заказчиков и при заказе шеф-монтажа одновременно с покупкой оборудования – скидки до 20%.
Для вызова инженера на объект достаточно заполнить форму обратной связи или позвонить менеджеру. Мы сами подберём удобную дату и подготовим коммерческое предложение.
Заказать услугу шеф-монтажа, пусконаладки, диагностики или сервисного обслуживания можно тремя способами. Менеджеры завода свяжутся с вами в течение 1 рабочего часа для уточнения деталей и расчёта стоимости.
Способы заказа:
- По телефону – позвоните по номеру +7 (982) 366-66-60 (отдел сервиса и технической поддержки).
- Через форму на сайте – заполните короткую заявку в блоке «Заказать услугу» или в форме обратной связи внизу любой страницы.
- По электронной почте – отправьте запрос на адрес e@transformator-energum.ru с указанием типа услуги, модели оборудования и желаемой даты.
Что нужно указать в заявке (для ускорения обработки):
- Тип и мощность трансформатора (или серийный номер).
- Необходимую услугу: шеф-монтаж, пусконаладка, тепловизионный контроль, анализ масла, обучение персонала.
- Адрес объекта и желаемую дату выезда инженеров.
Важно: после получения заявки менеджер в течение 2 часов вышлет коммерческое предложение или согласует дату выезда. Для срочных заявок (аварийная ситуация) звоните напрямую — выезд возможен в день обращения.
Фотогалерея
- Комментарии
- ВКонтакте
